STANDAR KOMPETENSI OPERASI

STANDAR KOMPETENSI OPERASI  DAN PEMELIHARAAN TEGANGAN MENENGAH , TEGANGAN TINGGI DAFTAR KOSAKATA (GLOSSARY)

Kata yang dibawah ini yang terdapat pada unit kompetensi menunjukkan istilah dan variabel yang memerlukan penjelasan lebih lanjut.

Penjelasan istilah dan variabel yang mempunyai arti dalam unit khusus diberikan pada persyaratan dan kondisi kinerja dan karena itu sebaiknya diacu setiap saat.

Istilah yang mempunyai arti hukum dijelaskan dibawah ini. Kebanyakan penjelasan istilah yang relevan diambil langsung dari atau berasal dari standar teknik.

Perlu dicatatat bahwa beberapa unit kompetentisi mempunyai ciri yang khas. Karena itu unit kompetensi tersebut mempunyai daftar istilah tambahan yang termasuk didalammya.

ISTILAH UMUM DAN VARIABEL :

Mengacu pada istilah-istilah yang umum digunakan pada sistim tenaga listrik tegangan tinggi ataupun bersumber pada data teknik / spesifikasi teknik termasuk standar yang diakui maupun yang dipublikasin khususnya pada sub-bidang pemeliharaan transmisi tegangan tinggi.

ISTILAH   YANG   BERKAITAN   DENGAN   SALURAN  TEGANGAN TINGGI:

□    Transmisi Tenaga listrik adalah  penyaluran tenaga  listrik mulai dari
sumber pembangkitan sampai kesistem distribusi atau ke konsumen,
atau penyaluran tenaga listrik antar sistem.

□    Saluran Udara Tegangan Tinggi (SUTT) adalah transmisi tenaga
listrik yang   menggunakan   kawat  telanjang      (konduktor)   di   udara
bertegangan nominal di atas 35 kV sampai dengan 230 kV.

□    Saluran  Kabel Tegangan Tinggi (SUTT)  adalah transmisi tenaga
listrik yang menggunakan kabel bawah tanah   bertegangan nominal di
atas 35 kV sampai dengan 230 kV.

□    Saluran  Udara Tegangan Ekstra Tinggi (SUTET) adalah transmisi
tenaga listrikyang menggunakan kawat telanjang (konduktor) di udara
bertegangan nominal di atas 230 kV sampai dengan 500 kV;

□    Konduktor adalah  pilinan  kawat telanjang yang  dipergunakan untuk
menyalurkan energi listrik;

Jarak Bebas Minimum Vertikal dari Konduktor adalah jarak terpendek secara vertikal antara Konduktor SUTT atau SUTET dengan permukaan bumi atau benda lain terdekat, yang tidak boleh kurang dari jarak yang telah ditetapkan demi keselamatan manusia, mahluk hidup dan benda lainnya serta keamanan operasi SUTT atau SUTET;

 Jarak Bebas Minimum Horizontal dari Konduktor adalah jarak terpendek secara horizontal dari sumbu vertikal menara/tiang ke bidang vertikal ruang bebas; bidang vertikal tersebut sejajar dengan sumbu vertikal menara/tiang dan konduktor; yang tidak boleh kurang dari jarak yang telah ditetapkan demi keselamatan manusia, mahluk hidup dan benda lainnya serta keamanan operasi SUTT atau SUTET;

 Ruang Bebas adalah ruang yang dibatasi oleh bidang vertikal dan horizontal di sekeliling dan sepanjang konduktor SUTT atau SUTET, dimana tidak boleh ada benda didalamnya demi keselamatan manusia, mahluk hidup dan benda lainnya serta keamanan operasi SUTT atau SUTET;

 Rute adalah jalur yang dilalui oleh SUTT atau SUTET;

 Lapangan Terbuka atau daerah terbuka adalah kawasan yang tidak terdapat tanaman dan atau benda-benda lainnya atau terdapat tanaman dan benda-benda lainnya yang tingginya tidak melebihi 4 (empat) meter;

 Menara SUTET/SUTT adalah menara tumpu transmisi tegangan ekstra tinggi  atau tegangan tinggi.

Gardu Induk adalah pusat beban yang berfungsi untuk menyalurkan daya listrik dari suatu pusat listrik ke pusat beban atau dari satu pusat beban ke pusat beban lain melalui jaringan transmisi

Gardu Induk Tegangan Tinggi (GI) adalah gardu yang bertegangan nominal di atas 35 kV sampai dengan 230 kV dan berfungsi untuk mendistribusikan energi listrik kelevel tegangan menengah dan atau meneruskan penyaluran energi listrik ke sub sistim tegangan tinggi lainnya.

 Gardu Induk Tegangan Ekstra Tinggi (GITET) adalah gardu yang bertegangan nominal di atas 230 kV sampai dengan 500 kV dan berfungsi sebagai saluran utama energi listrik pada sistim tenaga listrik serta menyalurkan  energi listrik kelevel tegangan tinggi lainnya

 Saluran Kabel  Tegangan  Tinggi  (SKTT)   adalah  transmisi  yang menggunakan kabel tegangan tinggi diatas 35 kV sampai dengan 230 kV yang pada umumnya kabel tersebut ditanam dibawah tanah.

 Switchgear adalah rangkaian peralatan utama yang sekaligus berfungsi untuk memutuskan / menyambungkan rangkaian suatu rangkaian dengan rangkaian lainnya pada sistim tenaga listrik.

 Catu Daya adalah Catu Daya DC tegangan 48 Volt, 110 Volt dan 220 Volt yang berfungsi sebagai pemasok listrik untuk peralatan-peralatan yang menggunakan sistim tegangan DC.

Accuracy adalah tingkat ketelitian dan ketepatan suatu peralatan penujuk besaran terhadap besaran aslinya,

Alarm adalah suatu peringatan secara akustik atau visual akan timbulnya kondisi tidak normal pada peralatan atau system.

Arus hubung singkat adalah arus yang terjadi karena adanya hubung pendek pada suatu rangkaian listrik

Arus kerja Moment adalah arus hubung singkat asimetris/simetris pada suatu sistem rangkaian listrik sedemikian besar yang melampaui setting rele pengaman sehingga mengerjakan rele tersebut .

kvometer adalah alat ukur meter Ampere-Volt-Ohm atau disebut juga Multi Tester.

Bank capasitor adalah merupakan suatu komponen peralatan yang karakteristik utamanya disebut kapasitansi dan dapat menyimpan energi dalam bahan dielektriknya

Batere atau Accumulator adalah Sel penyimpan pada dasarnya terdiri atas dua elektroda (pelat) yang dicelupkan pada cairan elektrolite di dalam wadah yang sesuai. Secara praktis dapat digunakan banyak pelat dalam satu sel.

Terdapat dua jenis sel penyimpanan dasar, yaitu sel timah-asam dan sel logam-alkalin.

Batere memori adalah sebuah batere yang berfungsi sebagai pemasok energi untuk penyimpanan data.

Bay adalah serangkaian peralatan instalasi listrik antara lain ; Pemutus Daya (Circuit Breaker), Pemisah (Disconnecting Switch), Pemisah Tanah (Earthing Switch), Trafo Arus (Current Tranmsformer),

Trafo Tegangan (Potential Transformer), Arester (Lihgtining Arrester), yang pada gardu listrik berfungsi untuk memasok suatu beban (outgoing feeder) atau menerima pasokan daya listrik (incoming feeder) dari gardu induk lainnya.

Bay koppel adalah bay yang berfungsi sebagai penghubung antara dua rel daya (bus-bar).

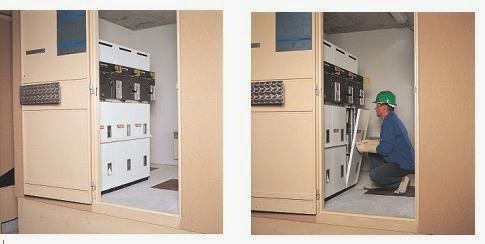

Bay kubikel adalah bay yang dipasang dalam sebuah kubikel (metal clad).

Breaker Analyzer adalah suatu alat uji listrik yang berfungsi untuk mengukur keserempakan buka-tutup setiap pole dari sebuah pemutus tenaga.

Bus bar atau rel daya adalah sebuah konduktor yang pada dasarnya memiliki tegangan sama yang merupakan tempat terminal atau titik sambungan pada sistem daya, untuk sambungan catuan atau pengumpan.

Bus tie adalah penghubung dari suatu busbar.

Carrier In Service (CIS) adalah istilah dalam sistem proteksi rele jarak.

Carrier Receive adalah istilah dalam sistem proteksi, menerima sinyal carier.

·         Carrier Send adalah  istilah  dalam  sistem  proteksi,  mengirim  sinyal carier.

·         Scheme adalah pola rangkaian logic dari suatu rele proteksi, biasanya
diterapkan pada relejarak.

·         Casingnya (Box)     adalah         kotak   pelindung   modul   sebuah   rele
proteksi.

·         Central Prosesor Unit adalah bagian utama dari sebuah komputer yang
berfungsi untuk memproses data .

·         Check   event   adalah    pemeriksaan    event   dalam   suatu    perekam
gangguan (fault recorder).

·         Coaxial adalah  kabel coaxial.  Kabel yang cocok untuk mengirimkan
sinyal   frekuensi    radio    dengan    kitaran   frekuensi   VHF.    Biasanya
digunakan untuk menghubungkan pengumpan kawat-terbuka dengan
pemandu   gelombang.   Konduktor  intinya  dipisahkan   dari   konduktor
pelindungnya  yang   sesumbu   dengan   menggunakan   isolator  seperti
polietilen   atau   udara.   Jika   yang   digunakan   udara,   pemisahannya
dilakukan dengan memasang piringan-piringan secara seri.

·         Commissioning   adalah   pengujian   suatu   peralatan   listrik   sebelum
dihubungkan dengan sistem daya atau suplai untuk meyakinkan bahwa
kondisinya     normal    dan    tidak    akan    terjadi    gangguan     ketika
dioperasikan.   Pengujian   ini   harus  dirancang   sedemikian   rupa   agar
semua kondisi mekanik dan listrik setiap peralatan diperiksa. Jumlah
dan   rumitnya   pengujian   tergantung   pada   ukuran   dan   pentingnya
peralatan tersebut.

·         Contactor Relai         adalah         rele kontaktor, suatu alat yang secara
berulang-ulang menutup dan membuka rangkaian listrik.

·         Corona adalah suatu proses konduksi gas di sekitar konduktor akibat
ionisasi udara di sekelilingnya. Di tempat yang gelap, proses ini akan
lebih  jelas   terlihat   bagaikan   lapisan   bercahaya   yang   menyelimuti
konduktor   tersebut.    Hal   ini   terjadi   jika   gradien   potensial   pada
permukaan konduktor melebihi nilai tertentu. Ini akan menimbulkan
kehilangan   energi   secara   terus   menerus   dan   dapat   menyebabkan
interferensi radio.

·         Cross Bounding         adalah         pada saluran        kabel, berupa ikatan
yang    menghubungkan   jalur-jalur   kabel   yang    paralel   atau   yang
berdekatan.

·         Data Acquisition Unit Software  adalah         software   yang    berfungsi
untuk mengambil data.

·         Daya pancar adalah  besar energi  pancar dalam  satu  satuan waktu
tertentu.

·         Deviasi adalah penyimpangan.

·         DGA (Disolve Gas Analysis) adalah suatu peralatan yang dipakai untuk
mengukur  bersarnya   kandungan   gas   -   gas  yang   mudah  terbakar
dalam suatu minyak isolasi.

Dielektrik minyak adalah sifat minyak yang berfungsi sebagai isolasi dan kekuatan dielektriknya dapat diukur tegangan tembusnya (umumnya satuan tegangan tembus dinyatakan dalam kV/2,5 mm.

 Mesin Filter adalah peralatan yang digunakan pada penyaringan minyak isolasi yang dapat menyaring partikel-partikel kotoran (CO2) dan dan menghilangkan uap air ataupun asam yang larut pada minyak isolasi.

 Dew point adalah salah satu spesifikasi dari gas SF6 yang dinyatakan dalam temperatur (°C).

 Drain valve adalah kran pembuangan out-let.

 Drop off ( Id ) adalah istilah dalam rele proteksi, yaitu besarnya arus injeksi saat kontak rele membuka.

 Elektrolit adalah larutan   yang   dapat   menghantarkan   arus

Listrik

 Factor disipasi (tan A) adalah faktor penyerapan energi yang terjadi antara bagian -bagian yang berbeda tegangan yang membentuk rangkain kapasintasi .

 Frekuensi Counter adalah pencatat frekuensi.

Fully closed adalah tertutup sempurna pada sebuah Pemisah (DS) berarti kondisi pisau-pisau Pemisah tertutup sempurna.

 Function test ( Uji fungsi ) adalah pengujian yang dilakukan terhadap suatu peralatan untuk menentukan layak tidaknya peralatan tersebut dioperasikan dalam batas-batas aman sesuai dengan buku petunjuknya /manual.

 Fuse adalah sekering suatu pengaman hubung singkat arus listrikyang mempunyai karakteristik waktu fungsi arus sangat curam, yaitu dapat memutuskan arus listrik pada suatu rangkaiandaya dalam waktu relatif sangat cepat dan dapat pada rating arus yang relatif kecil.

 Gas SF6 adalah gas Sulfur Hexafluoride; suatu gas yang tidak berwarna, tidak berbau dan tidak beracun dan tidak mudah terbakar, mempunyai sifat isolasi. Mulai dikembangkan pada tahun 1960 dan banyak digunakan sebagai isolasi peralatan listrik dan pada industri digunakan untuk proses pembuatan magnesium, semi-conductor, sound proffing dan kimia laser.

Generator adalah mesin untuk mengubah energi mekanik menjadi energi listrik.

 Gas Insulated Switchgear (GIS) adalah rangkaian peralat penghubung yang dilingkupi oleh kompatemen berisi gas SF6.

 Grounding adalah pembumian.

Hidraulik adalah sistim penggerak yang dikerjakan oleh minyak bertekanan tinggi.

 Hot line insolator washer adalah alat pembersih isolator peralatan utama    intalasi    tenaga    listrik    tegangan    tinggi    dalam    keadaan bertegangan. Pembersihan dilakukan dengan menyemprotkan air bertekanan tinggi.

 Hot Stick sensor akustik adalah sensor pendeteksi tegangan dengan indikasi sinyal suara.

 Indikasi adalah tanda-tanda atau petunjuk adanya perubahan kondisi atau status operasi dari suatu peralatan.

 Indikasi alarm adalah petunjuk perubahan status operasi suatu peralatan yang disertai adanya bunyi alarm.

 Indikasi rele adalah petunjuk perubahan status operasi suatu peralatan yang disertai dengan bekerjanya suatu rele pengaman.

 Instruction Manual Book adalah buku petunjuk pengoperasian suatu peralatan.

 Interlock adalah saling terkunci satu sama lain.

 Internal adalah bagian dalam.

 Isolator adalah penyekat terhadap bagian yang bertegangan.

 Isolator bushing adalah sebuah isolator yang umumnya memiliki permukaan silindris untuk mengisolasi dan menempatkan sebuah konduktor pada tempat yang tetap jika melewati struktur yang dibumikan, misalnya dinding pemisah pada peralatan sinar-X atau tangki sakelar daya dan trafo. Paking ini dikenal pula sebagai isolator penuntun.

 AT3 adalah Keselamatan dan Kesehatan Kerja.

 Cable duct adalah saluran     kabel.

 Kalibrasi adalah menyesuaikan pada kondisi sesuai standar.

 Kapasitansi adalah kemampuan dua elektroda yang dipisahkan oleh bahan dielektrik untuk menyimpan muatan listrik pada tegangan yang diberikan di antara keduanya. Dirumuskan sebagai :

   C adalah Q/V dimana

C adalah kapasitansi [Farad]

Q adalah muatan        [Qoulomb]

 V adalah tegangan     [Volt]

 Karakteristik adalah sifat yang khas atau unjuk kerja yang khusus. Biasanya dinyatakan dalam bentuk kurva.

 Kompartemen adalah bagian peralatan isolasi tegangan tinggi yang berbentuk selinder koaksial dan berisi gas SF6 untuk melingkupi bagian-bagian yang bertegangan .

 Komponen adalah bahagian dari suatu sistem/alat/pesawat yang mempunyai tugas dan fungsi tertentu yang bersama dengan bahagian lain dalam sistem tersebut bekerja sehingga memiliki unjuk kerja.

 Kompressor   adalah    alat   yang    berfungsi    untuk   mensuplai    atau memasok udara bertekanan.  Konduktor       adalah         penghantar.

 Konvers/adalah pengubah, digunakan juga dalam istilah konversi energi yaitu pengubah dari suatu bentuk energi (mekanik, listrik, dsb) menjadi energi lain (listrik, mekanik, dsb)

Log sheet adalah lembar kerja pencatat unjuk kerja operasi suatu peralatan.

Master clock adalah jam induk

Master Komputer  adalah komputer induk.

MCB adalah Moulded Circuit Breaker yaitu Circuit Breaker dalam bentuk mini yang tertutup aman dalam suatu casing/box.

Megger  adalah         pengukur tahanan isolasi.

Micro-ohm adalah satuan dari Resistansi/tahanan listrik, sebesar 10~⁶ Ohm

Mimic adalah penampakan simulasi dari suatu system

Motor listrik adalah mesin pengubah enegi listrik menjadi energi mekanik

Multi tester adalah alat pengukur berbagai besaran listrik, mis: Ampere meter, Volt Meter AC dan DC, Ohm meter. Lihat juga AVO Meter.

 N2 adalah Gas Nitrogen.

 Oil level adalah tinggi rendahnya permukaan minyak dalam suatu tangki atau wadah penampung.

 OLTC adalah On Line Tap Changer yaitu alat pengubah sadapan dalam keadaan bertegangan pada suatu trasformator daya.

 On/ off hook adalah gagang pesawat dalam keadaan terangkat atau

tidak terangkat.

 ON LINE adalah dalam keadaan operasi.

 On Site Training adalah      pelatihan lapangan.

 Outlet   adalah  saluran     keluaran..

 Panel control adalah panel pengendali.

 Partial Discharge adalah  pelepasan muatan.

 Pemisah (PMS) adalah peralatan listrik yang berfungsi menyambung atau memutuskan rangkaian daya dalam keadaan tidak berbeban atau disebutjuga Disconnecting switch (DS).

 Pemutus Tenaga (PMT) atau Pemutus Daya adalah peralatan listrik yang berfungsi menyambung atau memutuskan rangkaian daya dalam keadaan berbeban. Juga sering disebut Circuit Breaker (CB).

 Pointer   adalah   penunjuk.

 Potasium karbonat (K2CO3) adalah zat yang dipakai membentuk larutan elektrolit dalam suatu batere jenis alkali.

 SOP Perusahaan (diartikan Standard Operating Procedure atau Standing    Operation    Procedure)
